烟台西部热电五期扩建DCS成套

分类：国内业绩 作者： 来源：锐控 发布时间：2018-04-10

        西部热电主要担负着开发区居民和部分企业的供热任务，由于开发区经济社会的快速发展，供热能力出现短缺，开发区管委投资建设西部热电五期扩建工程，增设一台130T/H的循环流化床蒸汽锅炉。我公司有幸承担了该项目的热工专业的系统集成任务，并负责该系统所属设备的安装和调试。

        西部热电DCS系统简介

        ◆西部热电#5炉DCS系统采用了北京和利时控制工程有限公司MACS V分散控制系统。系统由两台DPU热冗余配置，通过两条冗余的通讯线接在两台高可靠服务器上，服务器负责整个系统的数据处理，通过两台交换机与两台操作员站和一台工程师站相连。整个系统采用双路电源供电，一路厂用电，一路为UPS不间断电源供电，保证了系统的可靠和安全。

        ◆现场控制站由主控单元、智能I/O单元、电源单元、和专用机柜组成。

        ◆具有功能：完成数据采集、工程单位变换、控制和连锁算法、控制输出、通过系统网络将数据和诊断结果传送到系统服务器等功能。

        ◆系统服务器功能：负责对域内系统数据的集中管理和监视，包括报警、日志、SOE、事故追忆事件捕捉和记录管理。

        ◆工程师站安装有各种组态工具，具有以下功能：系统数据库组态、设备组态、图形组态、控制语言组态、报表组态、调试、下装。

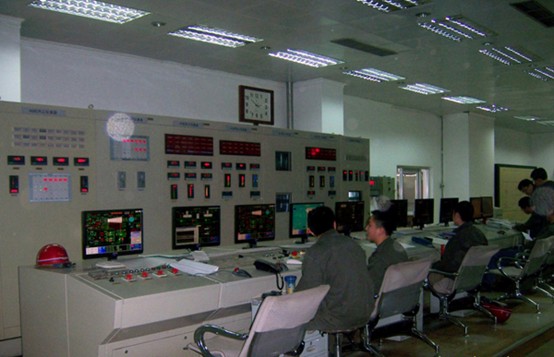

        ◆操作员站由高可靠微机和专用键盘、鼠标进行人机对话，具有功能：流程图显示和操作、报警监视及确认、日志查询、控制调节、在线参数修改、报表打印。
